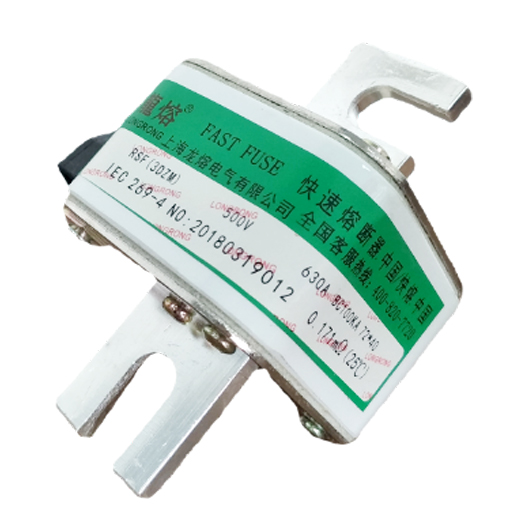

RS(KSR)系列半导体器件保护用熔断器(以下简称快速熔断器)适用于交流50HZ,额定电压250-2000V,额定电流30-3500A的电路中,作为整流二极管,晶闸管及其由半导体器件组成的成套变流装置短路和某些不允许过电流的过载保护。
熔断器额定容量大,分断能力高,熔断速度快,限流特性显著,过电压低,分断I2T小,额定功率损耗低,体积小,安装方便,安全可靠以及熔断后指示可靠等特点。
正常工作条件:
1.环境空气温度上限不超过+40度,下限不低于-5度,24小时内的平均值不超过+35度,年平均值不超过+20度。
2.安装地点的海拔高度不超过2000M。
3.安装在无危险的介质中,无足以腐蚀金属和破坏绝缘的气体及无导电尘埃的地方。
4.在最高温度+40度时,湿度不超过50%,在较低温度下,允许有较高的相对湿度(如在+20度时为90%),在这样的条件下,由于温度的变化,可能引起凝露是允许的。
5.该产品可以垂直、水平或倾斜安装,工作场所应无显著震动和冲击。
6.该产品额定电流大于在1250A以上,且长期使用在70%以上额定电流时,必须与水冷母线连接或强迫风冷。
结构形式:
快速熔断器为传统的有填料封闭管式结构。填料一般采用传统的散装石英沙粒,对于额定电压较高或要求熔断器体积更小时,部分产品规格采用了固化石英沙粒最新工艺,采用新工艺的产品,其分断能力及各项性能指标,均有显著提高。
快速熔断器指示装置中的微动开关,采用LXW2-11微动开关,其主要参数为:~380V 5A,开关具有一对常开和一对常闭触头,动作力≤500g。
快速熔断器的安装形式主要有:P型-平板型,M-母线型,ZM-直母线型。P型安装方式分为:单体、双体、三体;M型安装方式分为:单体、双体(单体可根据安装需要,要求触力不弯曲,触刀接线端按要求方向伸出。
